Системы питания

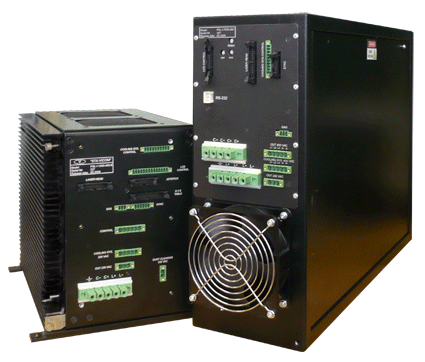

Источники питания серий PICCO, ECO и EDELWEISS
Серия PICCO
имеет самые маленькие габариты корпуса и обеспечивает питание лазеров средней мощностью до 60Вт.
Выпускается в двух исполнениях по мощности:
- с пиковой выходной мощностью до 350 кВт (около 10 кВт в излучении);
- с пиковой выходной мощностью до 500 кВт (около 15 кВт в излучении) для выполнения сварочных работ с материалами, имеющими большой коэффициент отражения (серебро, золото).
Серия ECO
обеспечивает питание лазеров средней мощностью от 50 до 100Вт и представляет из себя ЭКОномичный вариант серии PICCO с расширенным диапазоном выходных мощностей и низкой удельной стоимостью выходной мощности.
Серия EDELWEISS
предназначена для питания промышленных лазеров в диапазоне средних мощностей излучения от 100 до 300Вт и пиковой мощности от 300 до 800 кВт (до 20 кВт в излучении).
Все серии источников обеспечивают не только питание лампы накачки, но и встроенное управление основными и вспомогательными системами лазерной установки (например системой охлаждения, электрическим приводом изменения диаметра пятна и т.п.).
В базовую комплектацию всех источников входит регулировка формы импульса (режим Pulse Shaping) с возможностью сохранения выбранной формы в энергонезависимой памяти.
Сравнительная характеристика источников питания этой серии...

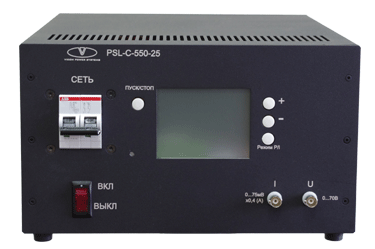

Источник питания газоразрядных короткодуговых шаровых ламп «Планар»:

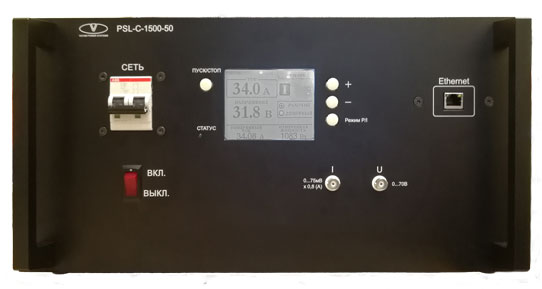

PSL-C-550-25, PSL-C-1500-50, PSL-C-1750-80
предназначены для питания газоразрядных короткодуговых шаровых ламп (ДРКс-500М, UXM 501MA USHIO, ДРКс-1500М / 1750 -HBO 2002W/NIL OSRAM), обеспечивают стабилизацию мощности или тока в рабочем и дежурном режимах.
Источники питания серии ПЛАНАР разработаны для применения в фотолитографическом оборудовании, технологических установках микроэлектроники и других оптических устройствах широкого спектра назначения.

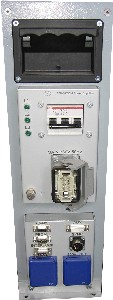

Система питания импульсного лазера LPS-10000CPS
| Параметр | Наименование источника питания |
| LPS-10000CPS | |
| Максимальная выходная мощность, Вт | 10000 |
| Максимальное выходное напряжение, В | 900 |
| Максимальный коммутируемый ток, А | 1000 (одиночные импульсы до 2000А) |
| Максимальная частота коммутации, Гц | 1000 |
| Изменение формы импульса (Pulse Shaping) | Есть |
| Система управления | Микропроцессорная, графический дисплей с тач-панелью |
| Встроенные функции (базовая комплектация) | Встроенный накопитель 10мФ. Управление приводом изменения диаметра пятна, заслонка резонатора, измеритель средней мощности накачки, Источник питания импульсного лазера |
| Тип охлаждения | Водяное |
| Габаритные размеры для настольного варианта (ШхВхГ) | 160x520x630 |

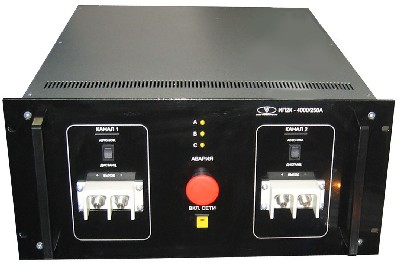

Источник тока для гальваники и зарядки аккумуляторных батарей CPS250
| Параметр | Наименование источника питания |
| CPS250 (150, 80) | |
| Максимальная выходная мощность, Вт | 7500 |
| Количество выходов | 2 |
| Максимальное выходное напряжение, В | 15 (27, 48) |
| Максимальный выходной ток, А | 250 (150, 80) |
| Максимальный коэффициент пульсаций выходного тока, % | 1 |
| Электрическая прочность изоляции выходного напряжения, кВ | 1,5 (3) |
| Габаритные размеры для настольного варианта (ШхВхГ) | 450х180х650 |
| Счетчик ампер-часов | Отдельный для каждого канала |
| Модуль управления | Выносной, ЖК индикатор с тач-панелью |

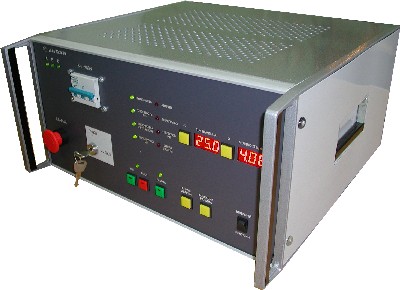

Источник питания непрерывного лазера CPS40
Источник питания работает в режиме стабилизации тока лампы и имеют в своем составе микропроцессорное устройство управления, обеспечивающее один из двух вариантов управления режимами работы:
а) цифровая индикация и кнопочный выбор режима на передней панели блока
б) интерфейс RS-232/485 для связи с внешним устройством (в качестве внешнего устройства может использоваться компьютер или специализированный пульт управления)
| Параметр | Наименование источника питания |
| CPS40 | |
| Максимальный ток лампы, А | 40 |
| Максимальный коэффициент пульсаций тока лампы | 0,2% |
| Минимальный ток лампы (ток дежурного режима), А | 10…14 |
| Максимальная мощность накачки, Вт | 8000 |
| Максимальное рабочее напряжение на лампе, В | 200 |
| Минимальное рабочее напряжение на лампе, В | 70 |
| Зажигающее устройство | Встроенное с последовательным поджигом |
| Изоляция выхода от сети (гальваническая развязка) | Нет |
| Габаритные размеры для настольного варианта (ШхВхГ) | 450х180х550 |

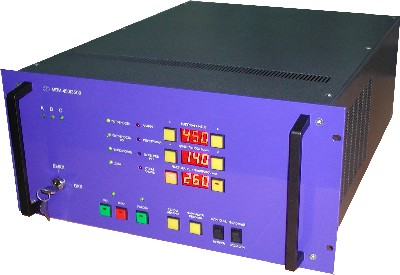

Источник питания импульсного лазера PPS3500-L; PPS7000-M,L,H.
Источник питания работает в режиме стабилизации напряжения на накопителе и имеет в своем составе микропроцессорное устройство управления,обеспечивающее один из двух вариантов управления режимами работы:
а) цифровая индикация и кнопочный выбор режима на передней панели блока
б) интерфейс RS-232/485 для связи с внешним устройством (в качестве внешнего устройства может использоваться компьютер или специализированный пульт управления).
| Параметр | Модификация источника питания | |||
| PPS3500-L | PPS7000-L | PPS7000-M | PPS7000-H | |
| Максимальная средняя мощность накачки, Вт | 3500 | 7000 | 7000 | 7000 |
| Рабочее напряжение на накопителе, В | 250…400 или 300…470 |
250…400 или 300…470 |
300…600 | 600…900 |
| Максимальная амплитуда тока лампы, А | 600 | 600 | 600 | 900 |
| Ток дежурной дуги | 0,1…1 А | |||
| Емкость накопителя | а) встроенный накопитель 6800 мкФ или 27200 мкФ (4 шт. 6800 мкФ, соединенных последовательно или параллельно); емкость внешнего накопителя определяется пользователем; б) емкость встроенного накопителя согласовывается при заказе ИП. |
|||
| Рабочее напряжение накопителя | От 350 до 900В, согласовывается при заказе ИП | |||
| Частота импульсов | до 300 Гц | |||
| Длительность импульсов | до 20 мс | |||
| Зажигающее устройство | выносное с внешним поджигом | |||
| Напряжение питания | 3х380В, 50Гц | |||
| Габаритные размеры для варианта Евромеханика (стандарт «19”») | Высота 5U, Глубина 460 |
Высота 5U, Глубина 600 |
||

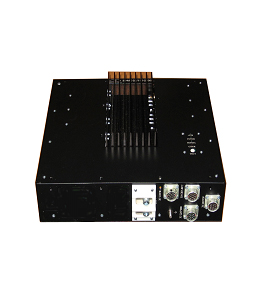

Импульсный преобразователь электрической энергии VCF-01 (Вход 24 В / Выход 3х115 В 400 Гц)
Предлагаемое изделие предназначено для питания трехфазных асинхронных электродвигателей (АЭД) от низковольтной сети постоянного тока и делает возможным применение АЭД в составе «бортовых» систем.
| Напряжение первичного источника | 19…31 В |
| Номинальное выходное напряжение | 3х115 В |
| Максимальная выходная мощность | 3 кВт |
| Мягкий старт: превышение стартового входного тока над номинальным | 0% |
| Диапазон программного изменения синхронной частоты | 0…400 Гц |
| Внешний командно-информационный интерфейс | RS-232 |
| Габаритные размеры | 100х300х350 мм |
| Масса | 8,5 кг |
| Условия эксплуатации | Раздел П8.1.2 ЕНЛГ-С |

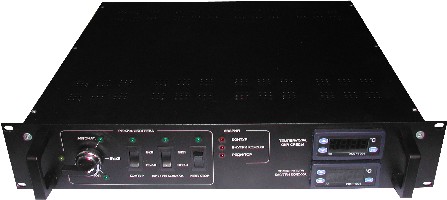

Блок управления системой обогрева подвижных объектов связи
Данное изделие предназначено для управления контурным обогревом спутниковой антенны, обогревом привода антенны,обдувом антенны.
Так же изделие может применяться в любых других системах обогрева.
Входное напряжение: 220В, 50Гц.
Потребители мощности:
- Обдув: 24В; 100Вт вентилятор.
- Нагреватель обдува: 2000Вт.
- Контурный обогрев: 220В, 50 гц, 2000Вт.
- Нагреватель редуктора: 12В, 100Вт.
Габариты: 420x440x220.

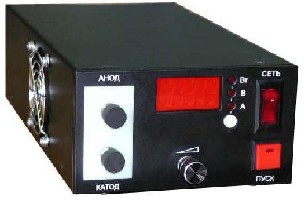

Источник питания ALPS-250
Источник питания ALPS-250 предназначен для питания короткодуговых ламп типа ДРШ, ДКсШ. Может работать В двух режимах – стабилизации тока или мощности. Имеет плавную регулировку тока или мощности. В источнике есть встроенное устройство поджига лампы, с напряжением пожига 24кВ. Выходное напряжение снимается с выводов «Анод» и «Катод».
Входные параметры
- Входное напряжение переменного тока: 220VAC±10%
- Частота сети: 50Гц
- В режиме стабилизации тока, ток в лампе: до 15А
- В режиме стабилизации мощности, мощность в лампе: до 250W
- Долговременная нестабильность тока лампы: не более ±1%
- Пульсации тока лампы: до 24kV
- Напрядение холостого хода: не менее 60V
Источник питания импульсного твердотельного лазера
Предлагаемое изделие предназначено для питания импульсного твердотельного лазера от сети постоянного тока.
Высокая выходная мощность, поддержка Pulse Shaping, интуитивно понятный пользовательский интерфейс и стабильность работы при малых габаритах в данном источнике питания привлекут внимание конструкторов техники специального назначения.
Технические характеристики:
- Входное напряжение: 230+10/-15 В 50/60Гц
- Средняя выходная мощность: 1500 Вт
- Пиковая выходная мощность: 9000 Вт
- Максимальное выходное напряжение: 450 В
- Максимальная частота следования импульсов: 20 Гц
- Максимальная длительность импульса: 20 мс
- Регулировка формы импульса: есть
- Габариты: 295x250x215
ИП-И-4000-40 Генератора встречных импульсов
Данное изделие предназначено для генерации встречных или однополярных импульсов тока. Генератор встречных импульсов тока применяется в составе макета портативного прокатного стана, и способен обеспечивать использование эффекта электро пластической деформации металла.
Параметры выходного тока:
- Амплитуда выходного тока не более 3000 А.
- Уровень срабатывания защиты по выходному току 3200±200 А.
- Уровень срабатывания защиты от короткого замыкания по выходу 3400±400А.
Параметры выходного напряжения:
- Форма импульсов выходного напряжения- трапецеидальная.
- Амплитуда прикладываемого к токоведущим шинам прокатного стана напряжения не более 40В. Диапазон изменения напряжения 25-40В с шагом 1В.
- Длительность импульса по уровню 0.35 от максимального значения, регулируемая в диапазоне 50-200 мкс с шагом 10 мкс.
Максимальная выходная мощность не менее 4000 Вт.

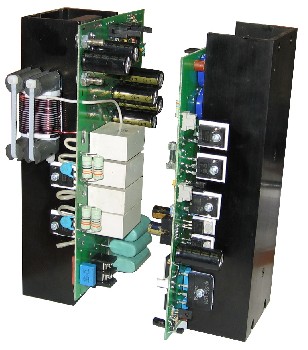

Импульсный источник питания КИ-230/1200
Импульсный источник питания КИ-230/1200, применяется в антикоррозийной защите заглубленных в грунт металлических конструкций и трубопроводов.
При проектировании источника питания КИ-230/1200 основным критерием была надёжная работа, при жёстких условиях эксплуатации и заведомо нестабильной сети электропитания. Так же требовался источник, имеющий возможность настройки под конкретные нужды.
| Виды исполнения источника | Диапозон изменения выходного напряжения | Максимальный ток нагрузки | Выходная мощность | Коэффициент мощности при максимальной выходной мощности |
КПД |
| КИ-230/1200-048 | 4,8…48 | 25 | 1200 Вт | 0,95 | 0,85 |
| КИ-230/1200-027 | 2,7…27 | 44 | 1200 Вт | 0,95 | 0,85 |
| КИ-230/1200-018 | 1,8…18 | 66 | 1200 Вт | 0,95 | 0,85 |
Установка фототермическая
| Максимальная выходная мощность | 4000 Вт |
| Энергия однократного импульса | До 1000 Дж (при факторе нагрузки на лампу 10-15%) До 3500 Дж (при факторе нагрузки на лампу свыше 50%) |
| Максимальная частота следования импульсов | 1000 Гц |
| Максимальная длительность импульса | Ограничена только емкостью накопителя |
| Напряжение питания | 115/220/380 В 50/60 Гц однофазная/трехфазная сеть |
| Масса | 20-40 кг |
| Габариты | **** |
Источник питания VIC35
Двухканальный источник питания предназначен для питания радиоэлектронных устройств широкого применения с максимальной потребляемой мощностьб до 35 Вт. Имеет стабилизированное выходные напряжения 5VDC (основной канал), и 12\15\24VDC (дополнительный канал).

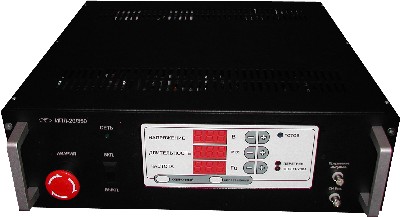

Источник питания ИПЛ-20-350
Источник питания ИПЛ-20/350 предназначен для питания импульсной ксеноновой лампы накачки ИНП-3/35, входящей в состав импульсно-периодического лазера с пассивной модуляцией добротности. Источник питания ИПЛ-20/350 предназначен для питания импульсной ксеноновой лампы накачки ИНП-3/35, входящей в состав импульсно-периодического лазера с пассивной модуляцией добротности.
| Наименование параметра | Значение |
| 1. Напряжение питания изделия: однофазное частотой 50Гц, В | 220 +10%/-15% |
| 2. Максимальная выходная мощность, Вт, не менее | 20 |
| 3. Выходное напряжение, В | 100…350, шаг 10 |
| 4. Частота следования импульсов тока, Гц | 1…10, шаг 1 |
| 5. Длительность импульса по уровню 0,35, мкс | 20...500, шаг 10 |
| 6. Температурный диапазон эксплуатации, °С | +10...+35 |
| 7. Габаритные размеры, мм | 440x130x500 |
Источник питания ИПЛ-И-750-900И
Источник питания ИПЛ-И-750-900И предназначен для питания импульсной ксеноновой лампы ИНП-7/120, входящей в состав квантрона лазера.
| Наименование технической характеристики | Значение |
| Напряжение питания по 1-фазной цепи переменного тока частотой 50Гц и напряжением 230В, В |
207…253 |
| Максимальная потребляемая мощность: в повторно-периодическом режиме, ВА на холостом ходу, ВА |
850 |
| Режим работы | однократные импульсы, максимальная частота повторения 0,25 Гц |
| Емкость накопителя, мкФ | 24000 |
| Диапазон регулирования выходного напряжения, В | 600…900, шаг 5В |
| Максимальный ток нагрузки, А, не менее | 1000 |
| Нестабильность выходного напряжения, % от установленного значения, не более | ± 1 |
Главной особенностью данного источника питания является возможность управления по обычному сетевому протоколу Ethernet, т.е. можно выставлять нужные параметры работы источника, а так же следить за его состоянием по сети, с удалённого компьютера.
Каждый блок имеет свой уникальный IP адрес, несколько блоков можно объединить в сеть. Это даёт возможности дистанционно управлять целым рядом источников всего лишь с одного компьютера. Так же есть возможность отслеживать состояние источника через глобальную сеть Internet , вести журналы, и упрощать обслуживание источника.
