PICCO, ECO, EDELWEISS

Назначение

Источники питания (ИП) предназначены для питания импульсных ламп оптической накачки активных элементов твердотельных лазеров. ИП работают в режиме стабилизации напряжения на накопителе и имеют в своем составе микропроцессорное устройство управления. Источники питания обеспечивают заряд батареи накопительных конденсаторов до установленного напряжения и частичный разряд конденсаторов на импульсную лампу накачки. К ИП необходим внешний накопитель, емкость которого определяется необходимым диапазоном энергии разряда.

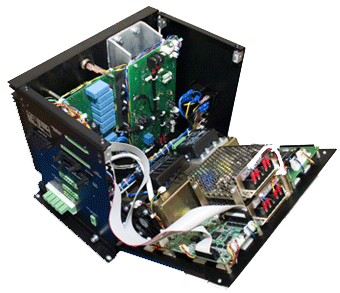

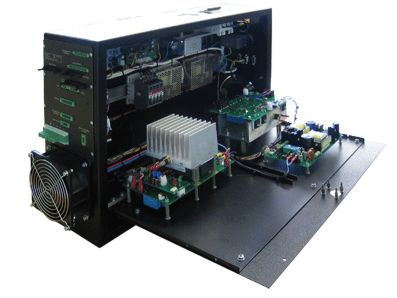

Источник питания PICCOИсточник питания ECO

На задней и передней панелях располагаются разъемы для подключения ИП к установке. Конструкция в виде ящика. Боковая панель откидывается на петлях.

Технические сравнительные характеристики

Параметр \ ИП PICCO ECO Edelweiss
Маркировка ИП PSL-I-1500-450 PSL-I-3200-450 PSL-I-1500-500 PSL-I-3200-450 PSL-I-4000-450 PSL-I-7500-450 PSL-I-9000-450 PSL-I-9000-450
Номинальное входное напряжение 230В, 50/60Гц либо 110В, 60Гц 380В, 50Гц 230В, 50/60Гц либо 110В, 60Гц 380В, 50Гц
Количество ламп накачки 1 2
Максимальная выходная мощность, Вт 1500 3200 1500 3200 4000 7500 9000 9000
Максимальное напряжение на накопителе, В 450 / 500 450 450 / 500 450 450 450 750 750
Диапазон частот импульсов, Гц 0,5…20 (опция – до 1000)
Длительность импульсов, мс 0,4…30
Регулировка формы и энергии импульса (Pulse shaping) Есть. Встроенные и пользовательские формы импульсов
Диапазон регулировки коэффициента заполнения ШИМ сигнала, % 20…100
Частота ШИМ сигнала, кГц 20
Тип накопителя Внешний
Типовая емкость накопителя, мФ 10…48
Изоляция накопителя от сети Нет
Ток дежурной дуги (при напряжении на лампе 50-120В), А 0,7 / 1,0
Напряжение холостого хода ДД, В 1000
Зажигающее устройство Выносное с внешним поджигом
Типовая лампа накачки ИНП-6/90А, ИНП2-7/90А ИНП-6/120А, ИНП5-7/120А
Количество каналов управления клапанами газа 1
Питание клапана газа 24 В, 8 Вт
Питание ЖК-затвора микроскопа ±24 В, 1 кГц
Питание заслонки оптического резонатора 35…60 мА, при сопротивлении обмотки 20…60 Ом
Питание двигателя насоса системы охлаждения (СО) 220В, 50/60 Гц, 300Вт 380В, 50Гц, 1500Вт
Интерфейс связи с контроллером СО Нет RS-232
Питание светодиодной осевой подсветки (регулировка ШИМ на частоте 1 кГц) 3,5-12 В / 0,3 А 5 В / 0,3 А
Обработка сигналов датчиков СО Проток, температура, общая авария
Блокировка работы Сухой контакт
Обработка сигналов с педали управления Частотный режим, одиночные импульсы, открытие клапана газа
Управление системой фокусировки диаметра пятна (Beam Expander) Управление шаговым двигателем, ток до 0,5А, напряжение 12В
Габаритные размеры, мм 200х250х320 630х420х160
Масса (без комплекта проводов и пульта), кг 8 8,5 15,5 16,5 20 21 24 25
Условия охлаждения Принудительное воздушное
Диапазон рабочих температур от -10 до +35°С
Влажность воздуха до 80% при 25°С
Вариант исполнения пульта управления 1, 2 1, 2 1, 2 1, 2 1, 2, 3 1, 2, 3 1, 2, 3 1, 2, 3
Шина связи с пультом управления CAN. Протокол обмена по CAN – собственный.

Управление: пульт управления источником питания с LCD-экраном с тач-панелью, поставляется для всех моделей источников питания.

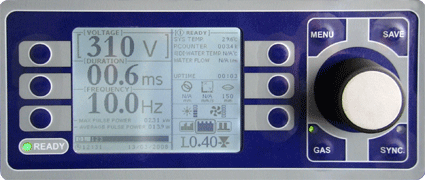

Пульт управления источником питания с LCD-экраном с тач-панелью

В состав пульта входят:

  • Дисплей (различные варианты в зависимости от задачи)
  • Плата управления (изолированный Can-интерфейс, часы реального времени, звуковое уведомление, изолированные цифровые входы-выходы и т.п.)
  • Плёночная клавиатура (возможность дизайна, логотип)
  • Энкодер (может устанавливаться на плату управления или подключаться к ней шлейфом)
  Вариант 1 Вариант 2 Вариант 3
Дисплей монохромный ЖК-дисплей
диагональ 3,8 дюйма (9,65см)
монохромный ЖК-дисплей
диагональ 6 дюймов (15см)
цветной ЖК-дисплей
диагональ 9 дюймов (23см)
Вид Пульт управления источником питания с монохромным ЖК-дисплеем диагональю 3,8 дюйма Пульт управления источником питания с монохромным ЖК-дисплеем диагональю 6 дюймов Пульт управления источником питания с цветным ЖК-дисплеем диагональю 9 дюймов
Параметры дисплея разрешение 320х240 точек, тач-панель разрешение 320х240 точек, тач-панель разрешение 800х480 точек, тач-панель
Плата управления Изолированный Can-интерфейс, часы реального времени, звуковое уведомление, изолированные цифровые входы-выходы Изолированный Can-интерфейс, часы реального времени, звуковое уведомление, изолированные цифровые входы-выходы + дополнительные интерфейсы: Ethernet (разъем RJ45), USB, вход Video
