Силовые модули
Фото | Наименование | Функциональное назначение | Основные характеристики | Габариты (ДхШхВ), мм |
Вес, КГ |
![]() |

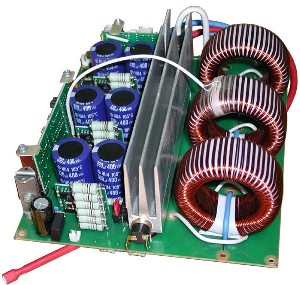

VCU-01 | Повышающий преобразователь напряжения |
Входное напряжение 530VDC Выходное напряжение до 650VDC
Выходная мощность до 7500W |
260x200x100 | 3,4 |
![]() |

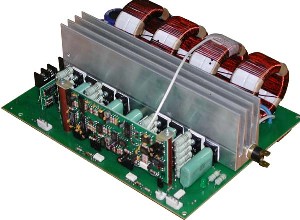

VCD-02 | Понижающий преобразователь напряжения |
Входное напряжение Uвх 530–650VDC Выходное напряжение от 250V до Uвх–50V Выходная мощность до 7500W |
260x200x100 | 4,0 |
![]() |

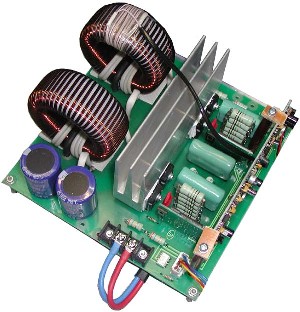

VCD-03 VCD-03.1 |
Понижающий преобразователь напряжения |
Входное напряжение Uвх 530–650VDC Выходное напряжение от 250V до Uвх–50V Выходная мощность до 4000W |
190x180x112 | 2,0> |
- | VCI-01 | Специализированный преобразователь напряжения с изолированным выходом и расширенным диапазоном входных напряжений и рабочих температур |
Охлаждение - естественная конвекция Входное напряжение 1-фазная сеть 180-280VAC 50/60 Гц; допускается кратковременное повышение до 500VAC Входной корректор коэффициента мощности Выходное напряжение 24, 48, 100VDC Выходной ток 15, 32, 66А Два режима стабилизации - ток/напряжение Выходная мощность до 1500W Электрическая прочность изоляции до 3000V Диапазон рабочих температур -40 +600°С |
250x250x80 без теплоотвода |
3 |
- | VCI-02 | Универсальный преобразователь напряжения с изолированным выходом |
Микропроцессорная система управления, последовательный интерфейс Входное напряжение 230VAC 50/60Гц Выходное напряжение от 100V до 450VDC Выходная мощность до 1500W Электрическая прочность изоляции до 3000V |
130x200x100 | 2 |
- | VCI-03 | Трансформаторный резонансный преобразователь напряжения с изолированным выходом |
Входное напряжение: Входной корректор коэффициента мощности Выходное напряжение 100-1000VDC Два режима стабилизации - ток/напряжение Выходная мощность до 3800W Электрическая прочность изоляции до 2500V |
260x200x175 | 4,8 |
![]() |

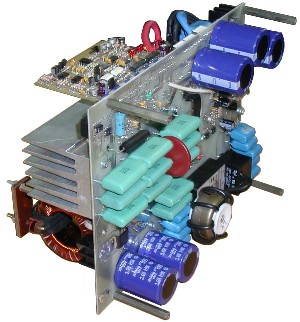

VCI-04 | Трансформаторный резонансный преобразователь напряжения с изолированным выходом |
Входное напряжение: Выходное напряжение 100-1000VDC Два режима стабилизации - ток/напряжение Выходная мощность до 4000W Электрическая прочность изоляции до 3000V |
190x180x120 | 2,5 |
- | VCI-05 | Трансформаторный квазирезонансный преобразователь напряжения с изолированным выходом |
Входное напряжение: Входной корректор коэффициента мощности Выходное напряжение 10-50VDC Выходная мощность до 3800W Электрическая прочность изоляции до 2500V |
260x200x175 | 5,0 |

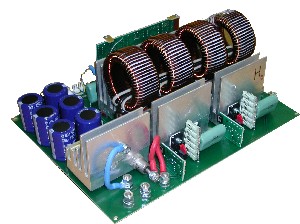

VCC-04 | Понижающий преобразователь напряжения со стабилизацией выходного тока |
Входное напряжение 530VDC Выходное напряжение от 70 до 250VDC Выходной стабилизированный ток Выходная мощность до 7500W Встроенный выходной фильтр |
300x230x145 | 5,2 | |
- | VCQ-05 | Понижающий преобразователь напряжения с модуляцией выходного тока |
Входное напряжение 530VDC Выходное напряжение от 70 до 250V Выходная мощность до 7500W Модуляция выходного тока от 10А до 60А ±0,2% с частотой до 1000Гц Встроенный выходной фильтр |
260x200x125 | 4,5 |
![]() |

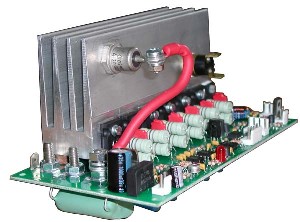

CSW-01 | Разрядный коммутатор |
Импульсный ток до 580А Коммутируемое напряжение до 620VDC Коммутируемая мощность до 7500W |
180x100x112 | 1,0 |
![]() |

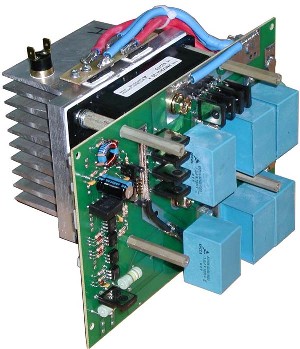

CSW-02 | Разрядный коммутатор |
Импульсный ток до 740А Коммутируемое напряжение до 700V Частота коммутации до 20000 Гц Коммутируемая мощность до 12000W |
225x175x155 | 3,2 |
- | CSW-03 | Разрядный коммутатор |
Импульсный ток до 1000А Коммутируемое напряжение до 900VDC Частота коммутации до 20000 Гц Коммутируемая мощность до 12000W |
225x175x155 | 3,2 |
- | CSW-04 | Разрядный коммутатор на базе силового IGBT модуля |
Импульсный ток до 1500А Коммутируемое напряжение до 1100VDC Частота коммутации до 20000 Гц Коммутируемая мощность до 15000W |
200x130x100 (175) | 4 |
![]() |

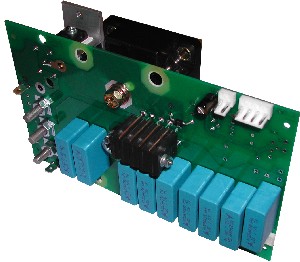

CSW-05 | Разрядный коммутатор на базе IGBT |
Импульсный ток до 1000А Коммутируемое напряжение до 900VDC Коммутируемая мощность до 15000W Возможно исполнение с радиатором |
180x100x112 | 3 |
![]() |

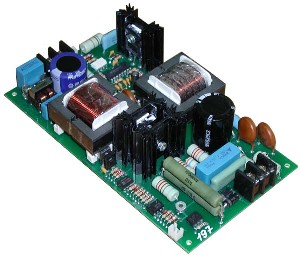

SD-01 | Плата дежурной дуги |
Ток дежурной дуги от 0,15А до 1,5А Напряжение холостого хода до 400VDC Напряжение для питания устройства поджига 1100VDC |
180x100x50 | 0,6 |
- | SD-02 | Плата дежурной дуги |
Ток дежурной дуги от 0,15А до 1,5А Напряжение холостого хода до 400VDC Встроенное устройство последовательного поджига |
115x200x75 | 1,0 |
